Que vous soyez bricoleur ou non, il est important de connaître quelques outils qui s’avèrent pratiques au quotidien. Indispensable pour les raccordements électriques, vous avez la boîte de dérivation ou boitier électrique de dérivation ou boîte de jonction ou encore boîte de connexion. Un matériel qui paraît simple, ce boitier dissimule un tas de questions. Retrouvez dans l’article qui suit tout ce qu’il faut savoir concernant une boîte de dérivation électrique, dont son installation, les règles à respecter pour son utilisation, les avantages qu’elle présente dans une infrastructure électrique.

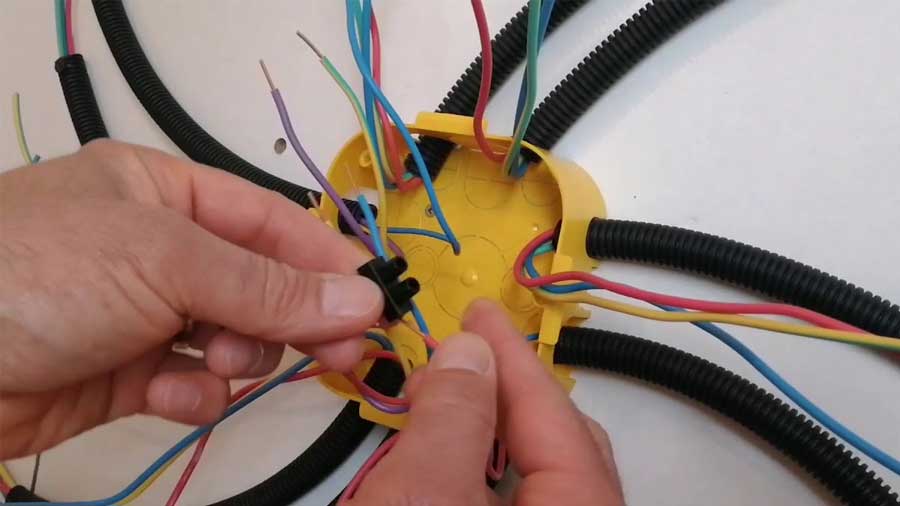

Qu’est-ce qu’une boîte de dérivation ?
Une boîte de dérivation regroupe toutes les connexions d’une installation électrique. Elle a pour rôle de centraliser les départs de l’électricité vers les différents appareils dans la résidence. C’est la raison pour laquelle elle doit être constamment implantée près des installations et du tableau électrique. Quant à l’installation, on peut la placer partout dans la maison, dans le grenier, au sous-sol, apparent ou encastré dans le mur. Par contre, elle doit toujours être accessible pour les éventuelles réparations.
Afin d’éviter les cours circuits, la boîte de dérivation doit toujours être étanche à l’eau et à la poussière puisqu’elle enferme une forte tension électrique
Astuces et conseils pour l’installation d’une boîte de dérivation
Il est toujours recommandé d’utiliser une boîte de dérivation étanche, peu importe son emplacement, c’est une question de sécurité. Pour cela, quand il faudrait découper la boîte pour l’arrivée des câbles, il est essentiel de découper juste au même diamètre que la gaine. Comment procéder ? Il suffit de placer le bout de la gaine vide sur l’œillet et de marquer avec un stylo ou un marqueur la zone à découper. Cette astuce permet de garder l’étanchéité du boitier. Certains modèles de boîte de dérivation inscrivent sur les œillets les diamètres afin de simplifier les tâches.
Pour conclure, la boîte de dérivation est indispensable à l’installation électrique dans un appartement. C’est un outil qui aide énormément pour le partage de connexion dans toute la maison. Néanmoins, il est conseillé de l’implanter à des endroits facilement accessibles. Dès l’installation de la boîte de dérivation, il faut déjà anticiper le moment des réparations. Car tôt ou tard, la boîte de dérivation aura besoin d’entretien. À vous de sélectionner le type de boîte qui vous convienne et surtout celle qui ira le mieux pour vos installations électriques. Si vous avez des difficultés à choisir, faites appel aux électriciens ou à des professionnels dans la matière pour vous assister et vous donner des conseils pratiques.
Comment choisir la boîte de dérivation ?
Il existe plusieurs types de boîtes de dérivation dont il est important de connaître avant de parler de son installation. En général, il y a le modèle encastré, en saillie, à l’extérieur et en comble. Ces modèles sont adaptés à une attribution bien précise. Le modèle encastré, par exemple, est destiné aux réseaux électriques encastrés dont on dispose aussi de deux variantes d’installation : l’installation accomplie avec cloisons sèches et l’installation réalisée de la maçonnerie.
Pour la boîte de dérivation à cloison sèche, le boitier est fait avec deux matières : le PVC qui occupe la partie intérieure ou le fond de la boîte avec des œillets pour ressortir les câbles et une plaque légèrement plus grande et fermée à vis pour refermer a boîte. La fixation se fait à l’aide des griffes vissées à chaque côté de la boîte pour venir plaquer les bords contre la cloison.
La boîte de dérivation à maçonner, par contre, est à sceller. L’installation de celle-ci est un peu compliquée puisqu’il faut l’encastrer dans le mur. Cette boîte de dispose d’aucun œillet pour les câbles électriques, mais des bandes latérales prédécoupées. La fixation se fait en deux temps : le scellement de la boîte et l’insertion des gaines pour la conservation.
Le modèle de boîte de dérivation en saillie se fait rare, car elle n’est pas très esthétique. Elle dispose d’endroits prédécoupés pour faire rentrer les fils électriques. Si l’arrivée ne correspond pas, il faut percer pour ajuster les sorties. Elle se maintient au mur par des vis et des chevilles.
La boîte de dérivation à l’extérieur peut très bien se faire. Seulement pour ce modèle, il est important de respecter les normes d’étanchéité à la poussière et surtout à l’eau. On sait tous que l’électricité et l’eau ne font pas bon ménage. Il est donc recommandé d’utiliser des boitiers spéciaux avec un indice de protection (IP). La fixation est simple et es œillets sont présents pour rentrer les câbles.
La boîte de dérivation dans les combles est surtout déployée pour les logements qui possèdent des combles perdus. Cette boîte est un peu différente des autres de sa taille plus grande. Elle est surtout sollicitée dans le cadre des réalisations de pieuvre électrique ou d’araignée électrique.
