Conçue pour relier entre eux divers appareils de communication, la prise RJ45 ravit peu à peu la vedette aux anciennes prises téléphoniques afin de créer un réseau de communication Internet et Ethernet. La bonne nouvelle est qu’il est tout à fait possible d’en poser une par vous-même, à condition de suivre pas à pas ces conseils !
Caractéristiques importantes
- Préparer la pose de la prise RJ45 ;
- Connecter la prise RJ45 ;
- Fixer la prise RJ45.
Ce qu’il faut prévoir pour poser une prise RJ45
Savoir-faire
- Connaître les postulats de l’électricité ;
- Comprendre des instructions de montage ;
- Travailler en position accroupie ;
- Utiliser des outils à main type pince coupante, pince à dénuder, tournevis, etc.
Durée du chantier : la réalisation peut durer 1 heure.
Nombre de personnes conseillé : 1 seule personne est suffisante pour effectuer le travail.
Outils et consommables
- Prise murale RJ45 ;
- Pince coupante ;
- Pince à dénuder ;
- Tournevis ;
- Équipements de protection individuelle ;
- ÉPI ;
- Vêtements de travail ;
- Gants de protection ;
- etc.
Cette liste n’est pas complète. Les équipements de protection individuelle sont à adapter à chaque circonstance de travail.
La prise RJ45 : une prise d’accès au réseau de communication
La prise RJ45 est autrement désignée par 8P8C (huit points, huit contacts). En effet elle dispose de 8 fils torsadés de diverses couleurs et dont les boîtes ou bordures sont assorties de broches en plastique. Rendues obligatoires depuis janvier 2008 par la norme NF C 15-100 dans les rénovations complètes, les constructions neuves et les extensions, les prises RJ45 sont autant de points d’accès directement reliés à un routeur ou à votre box.
Les prises RJ45 en favorisant le branchement de tout type d’équipement possédant une entrée RJ45 femelle (ordinateur, imprimante, téléphone fixe, console de jeux...) créent par conséquent un excellent réseau de communication filaire. Il est à la fois informatique, téléphonique et de télévision. Ce réseau offre donc une excellente connectivité. Autant de bonnes raisons pour opter pour l’installation de ces prises chez vous !
Étapes de réalisation
- Préparer la pose de la prise RJ45 ;
- Connecter la prise RJ45 ;
- Fixer la prise RJ45 .
Préparer la pose de la prise RJ45
À ce niveau :
Vissez au mur la plaque métallique
Vous devez vous assurer de disposer d’une longueur de câble RJ45 suffisante en sortie de mur afin de pouvoir réaliser aisément les branchements sans toutefois tirer sur ce câble. Puis à l’aide du tournevis, commencez par visser au mur la plaque métallique de votre prise RJ45.
Détachez la prise RJ45 de sa plaquette de finition
Faites un détachement de la prise RJ45 de sa plaquette de finition pour pouvoir travailler sur le connecteur qui se situe au dos de celle-ci.
Enlevez délicatement le serti en plastique
Ôtez le cache métallique au dos de la prise RJ45, puis retirer délicatement le serti en plastique de manière à laisser apparaître le connecteur.
Détorsadez les brins du câble RJ45
Le câble RJ45 qui sort du mur est muni de 4 paires de couleurs différentes :
- les paires verte-blanche et orange-blanche étant réservées au câblage du réseau Ethernet ;
- la paire bleue et blanche destinée au téléphone analogique ;
- la paire marron et blanche à une deuxième ligne téléphonique.
Les brins du câble RJ45 qui doivent être découverts sur environ 5 cm de long sont à détorsader. À l’aide d’une pince à dénuder, dénudez-les au besoin.
Connecter la prise RJ45
En respectant soigneusement le code couleur indiqué sur la prise RJ45, insérez chaque brin dans son logement.
Remettez en place le serti en plastique
Faites une remise en place du serti en plastique sur le connecteur. Il faut pour cela : soit le presser assez fort, soit le faire pivoter doucement, selon les modèles.
Coupez au plus près du connecteur
Coupez, au plus près de votre connecteur, les extrémités dénudées des fils qui dépassent du serti à l’aide de la pince coupante.
Replacez le cache métallique
Replacez le cache métallique au dos de la prise RJ45, qui est à présent prête à être fixée définitivement au mur.
Fixer la prise RJ45

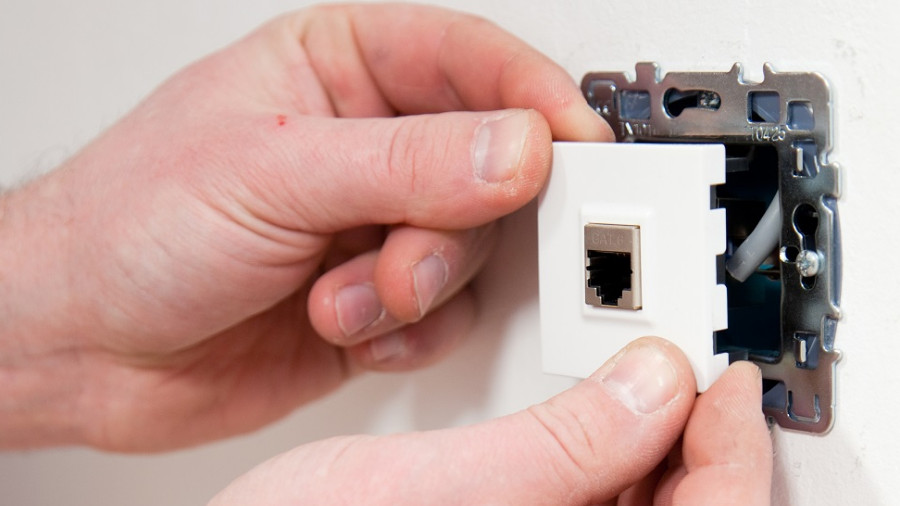

Placez la prise RJ45 en la vissant à l’aide du tournevis. Remettez délicatement en place la prise RJ45 dans la boîte d’encastrement murale. Puis à l’aide du tournevis, vissez là. Clipsez la plaquette de finition qui vient revêtir la prise RJ45. La voici prête à recevoir votre équipement téléphonique, informatique ou de télévision.
